Поплавковый регулятор уровня воды типов Т-40 и Т-39 используется на тепловых электростанциях (ТЭС) в расширителях котельных агрегатов и сепараторах для регулировки расхода жидкости в соответствии с заданными ограничениями. Рабочее давление составляет 7 атмосфер, температура среды – до 170°С.
Регулятор Т-39 имеет условный диаметр Ду50, модель Т-40 – диаметр Ду80. Каждый из них представляет собой регулятор уровня прямого действия и предназначен для работы с пароводяной смесью.
Основные детали изготовлены из следующих материалов:
- корпус - серый чугун СЧ15;
- золотник - серый чугун СЧ15;
- ось золотника – сталь 35;
- гильза – сталь марки 20 с наплавкой рабочей поверхности из бронзы.
Принцип работы устройства заключается в следующем: при снижении или повышении уровня жидкости в баке поплавок опускается или поднимается. Соединенный с ним золотниковый клапан вращается внутри стальной гильзы, меняя размер проходного сечения и, соответственно, расход жидкости, проходящей сквозь клапан.
Предусмотрена функция ручного слива жидкости из бака при неработающем регуляторе. На оси золотникового клапана имеется рычаг, посредством которого можно вручную придать золотнику позицию для открытия клапана. Фиксатор на рычаге позволяет регулировать слив воды в автоматическом режиме.
Поплавковые регуляторы уровня воды выполнены согласно ТУ 108.21.272-88.

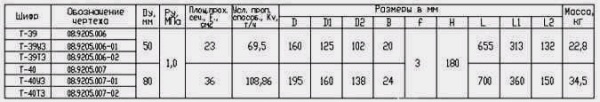

| Наименование | Регулятор уровня | Регулятор уровня |
|---|
| Шифр | T-39 | T-40 |
| Диаметр условного прохода, мм | 50 | 80 |
| Давление условное, атм. | 10 | 10 |
| Температура, С | 170 | 170 |
| Размеры. Длинна, мм | 655 | 700 |
| Размеры. Высота, мм | 435 | 435 |
| Коэффициент расхода | 0,65 | 0,65 |
| Масса, кг | 22,8 | 35,7 |

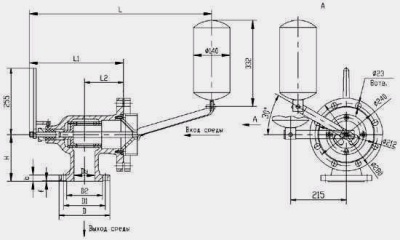

Габаритные размеры и схема регулятора уровня воды
